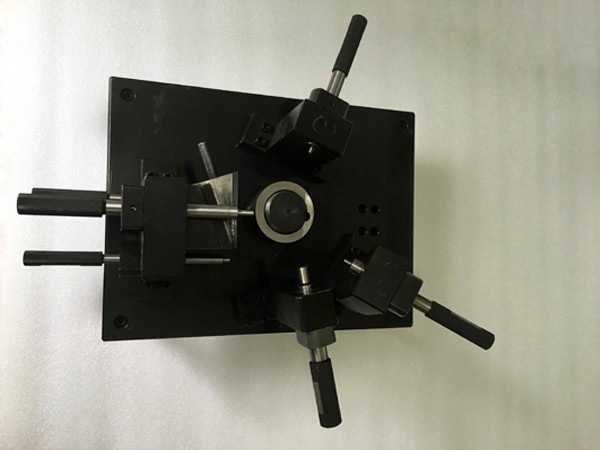

【德泉精密】汽車檢具的設計要求：所有的圖紙應是與實體1:1的大小，且能將尺寸地標注出來。另外：

1.所有汽車檢具零件圖必須用三視圖繪出，并且必須標注完工表面和/或車身和/或工作參考線。

2.所有的剖面圖應標明與量具設計圖引出號相對應的剖面及頁號。

3.汽車檢具設計圖必須包括在檢具上的被測零件輪廓圖（虛線）。線條要足夠粗以便于圖紙的復印。

4.汽車檢具原材料清單應包括原材料的尺寸，所有標準件應用廠商名稱和其目錄型號標明。

5.除非為了澄清制造要求，汽車檢具零件圖應與檢具總成圖分開。

6.所有的尺寸應以公制表示，但在汽車檢具原材料清單中的原材料尺寸可能有英制尺寸。

7.如可能，汽車檢具原材料(如:角架、堆積塊、鉸鏈、導板、螺釘和鍵等)應盡可能選用可采購到的標準件。
